Скребковые конвейеры
Описание
Скребковые конвейеры предназначены для транспортировки зерна и других сыпучих продуктов в горизонтальном и наклонном направлении на расстояние до 50 м. Скребковые конвейеры обеспечивают производительность до 175 т/ч.

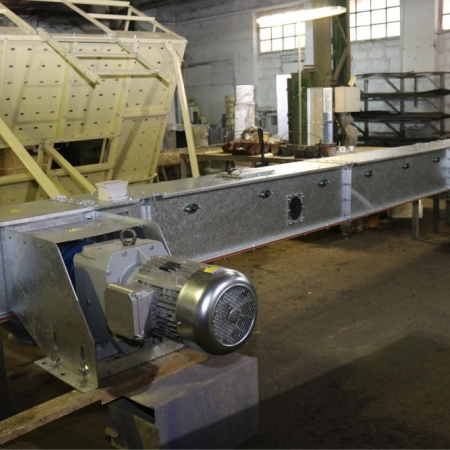

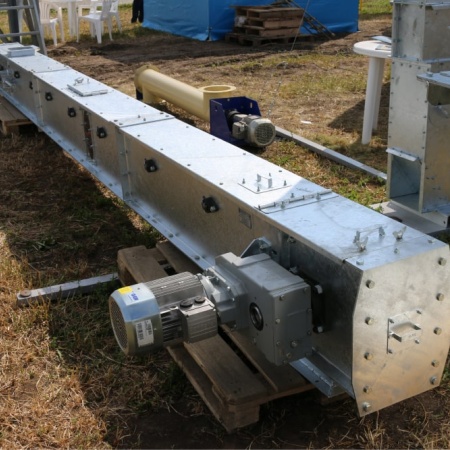

Основным рабочим органом является цепь с закрепленными на ней скребками. Дно транспортера покрыто износостойкой полиуретановой пластиной толщиной 6-10мм, что предотвращает износ короба транспортера. К скребкам цепи крепятся износостойкие полиуретановые лопатки, которые увеличивают срок службы цепи, а так-же делают работу транспортера практически бесшумной. В серийном исполнении стенки и днище приводной и натяжной секции изготавливаются из металла толщиной 4мм. Стенки линейной секции 3мм, днище линейной секции 4мм. В качестве привода используется соосно-цилиндрический или цилиндроконический мотор-редуктор.
Загрузочные и разгрузочные секции могут комплектоваться электрическими или ручными задвижками.
Скребковые конвейеры изготавливаются производительностью до 175 т/ч.
Длина до 50м.
Отличительные особенности

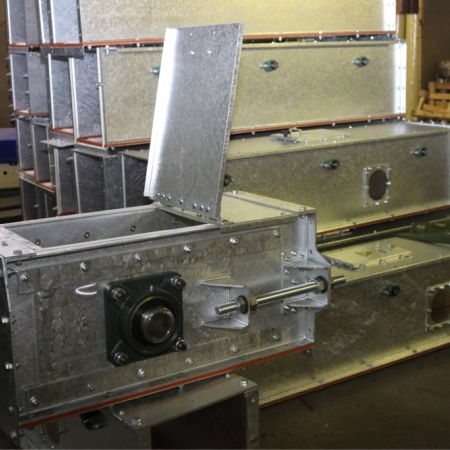

- Разборная конструкция короба приводных, линейных и натяжных секций позволяет производить ревизию и ремонт с минимумом затрат, а также облегчает сборку конвейера при монтаже.
- Днище покрыто износостойким футеровочным листом РЕ1000 (сверхвысокомолекулярный полиэтилен).
- Индивидуальный подход при производстве каждого конвейера, позволяет внедрить его в уже имеющуюся технологическую схему.
Почвообработка
Наименование параметра:
Масса, кг
КС-200
КС-300
КС-400
Зерноочистка
Наименование параметра:
Производительность по пшенице, т/ч
КС-200
КС-300
КС-400
Зернометатель ковшовый КШП-6 УМ
Наименование параметра:
Тип
Привод
КС-200
КС-300
КС-400
Производительность погрузчика КШП, т/ч
Наименование параметра:
Дорожный просвет (при поднятом элеваторе), мм
Ширина захвата, мм
На кукурузе
На зерне
КС-200
КС-300
КС-400
Габаритные размеры КШП, мм
Наименование параметра:
Длина
Ширина
Высота
Установленная мощность, кВт
Масса КШП, кг
КС-200
КС-300
КС-400
«Скорпион» габаритные размеры в рабочем положении, не более
Наименование параметра:
Высота, мм
Ширина, мм
Длина, мм
КС-200
КС-300
КС-400
«Скорпион» габаритные размеры в транспортном положении, не более
Наименование параметра:
Ширина захвата питателей, м
Высота бросания зерна, м, до
Дальность полета зерна от места забора зерна питателями, м, до
Производительность, т/ч, не менее
Длина, мм
Ширина, мм
Высота, мм
КС-200
КС-300
КС-400
«Скорпион» осветительные приборы
Наименование параметра:
Дистанционное управление
Обслуживающий персонал, чел.
Механизм подъёма трубы метателя
Пульт управления
Задние
Передние
КС-200
КС-300
КС-400
«Скорпион» скорость передвижения, м/мин
Наименование параметра:
Толщина скребка, мм
Размеры скребка, мм
Общее число скребков транспортёров зернометателя, шт
Число скребков питателей, шт
Ширина ленты триммера, мм
Масса, кг
Потребляемая мощность, кВт
Электрический привод механизма самопередвижения
Повышенная (транспортная)
Рабочая
КС-200
КС-300
КС-400
Габаритные размеры, мм
Наименование параметра:
Длина
Ширина
Высота
КС-200
КС-300
КС-400
Общие характеристики сушилки
Наименование параметра:
Объём, м3
Вместимость, кукуруза, т
Потребляемая мощность BOM, л.с.
Масса сушилки, кг
Установленная мощность, кВт
КС-200
КС-300
КС-400
Производительность сушилки, т/сутки
Наименование параметра:
Пшеница 20%-14%
Кукуруза 24%-14%
Подсолнечник 12%-8%
КС-200
КС-300
КС-400
Характеристики фундаментных весов
Наименование параметра:
Полный срок службы весов, не менее, лет
Значение вероятности безотказной работы за 2000 часов
Потребляемая мощность, не более, ВА
Время непрерывной работы
Макс. допустимая скорость движения через весы, км/ч
Неразруш. конструкц. перегрузка автомоб. весов, % от НПВ, не более
Класс точности по МОЗМ Р 76 (OIML R 76)
Класс точности весов по ГОСТ 29329
Степ. защ. по ГОСТ 14254-96 (МЭК 529-89) — терминала/ГПУ, датчиков и лин. связи
Исполнение по ГОСТ 12997
Дискретность отсчета (dd) и цена поверочного деления (е)
Предел взвешивания
Интервалы взвешивания, тонн
Порог чувствительности
КС-200
КС-300
КС-400
Малогабаритный протравливатель
Наименование параметра:
Скорость движения при протравливании
Потребляемая мощность, не более
Тип насоса
Полнота протравливания
Масса, не более
Тип загрузки семян
Привод
Повышение влажности семян, не более
Механическое повреждение семян, не более
Ёмкость основного бака
Высота выгрузки
Производительность за 1 час основного времени (на пшенице)
Тип протравливателя
Контроль за расходом химического препарата
Предел регулирования подачи семян пшеницы
Предел регулирования подачи водного раствора
Производительность системы аспирации
Количество дозирующих станций
Тип применяемых электродвигателей
КС-200
КС-300
КС-400
Габаритные размеры протравливателя, мм
Наименование параметра:
Высота, мм
Ширина, мм
Длина, мм
КС-200
КС-300
КС-400
Нории зерновые
Наименование параметра:
Привод
Диаметр приводного барабана, мм
Ширина ленты, мм
Скорость движения ленты, м/с
Производительность (при 0,75 т/м³) при влажности 17%, т/ч
Шаг ковшей, мм
КС-200
КС-300
КС-400
Толщина стенки, мм
Наименование параметра:
Головки
Башмака
Трубы
КС-200
КС-300
КС-400
Размер ковшей, мм
Наименование параметра:
Ширина
Глубина
Вылет
КС-200
КС-300
КС-400
Скребковые конвейеры
Наименование параметра:
Производительность по зерну, т/ч
Угол наклона конвейера, град
Скорость движения цепи, м/с
Ширина короба в свету, мм
Тяговой орган
Шаг цепи, мм
Шаг скребков, мм
КС-200
50
до 15
0,4
200
цепь тяговая М112
100
200
КС-300
100
до 15
0,6
300
цепь тяговая М112
100
200
КС-400
175
до 15
0,4
400
цепь тяговая М112
160
320
